紡織面料測試的重要指標

織物接縫滑移，也就是之前國內所稱(chēng)的紕裂程度。是指織物經(jīng)接縫后，縫紉處的紗線(xiàn) 抵抗外在拉力的能力，是衡量織物接縫性能的一個(gè)重要指標。

測試流程

樣品調濕 → 取樣 → 制樣 → 設備調節 → 測試 → 結果分析

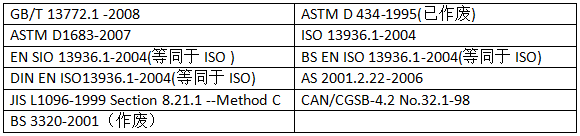

測試標準

注：ASTM D434 于 BS 3320 屬作廢標準，由于國外一些客戶(hù)喜歡仍然使用這二個(gè)標準，所以一般應客戶(hù)要求此二份標準仍屬有效！

測試方向

測試方向主要分為如下兩種：

1. 經(jīng)向滑移是指緯紗在經(jīng)紗上的滑移，對應標準為：ASTM D434、ASTM D1683

2. 經(jīng)向滑移是指經(jīng)紗在緯紗上的滑移，對應標準為：GB/T 13772.1、ISO 13936.1

二者是相反的，所以當我們拿到測試報告時(shí)，一定得看清楚到底是哪個(gè)方向的紗線(xiàn)滑移比較差?，F在各測試中心為了讓客戶(hù)一目了然，采用了以下的表示方法：//經(jīng)向(//to warp)，表示縫線(xiàn)平行于經(jīng)向； //緯向(//to weft)，表示縫線(xiàn)平行于緯向。

在接縫滑移測試過(guò)程中常有以下幾種現象出現，有可能出現一種或者幾種，不同的面料出現的現象也不同。

FTS=Fabic Torn at Seam（織物在縫線(xiàn)處破裂）

STB=Sewing Thread Breakdown（縫線(xiàn)斷裂）

FR=Fabric Yarn Rupture（織物斷裂）

SS=Sewn seam yarn Slippage（接縫處紗線(xiàn)滑脫）

原因及判定標準

1

織物在縫線(xiàn)處破裂

測試結果表示為：//Warp(經(jīng)向)25.7lbf(磅)FTS（織物在縫線(xiàn)處破裂）。

織物在縫線(xiàn)處斷裂時(shí)由于織物拉伸強力與縫紉線(xiàn)縫紉強力相同或者略低于；織物在縫紉時(shí)，縫紉針會(huì )將織物的部分紗線(xiàn)刺傷，使其接縫強力值下降，而下降的程度就是我們偶爾才能聽(tīng)到的一個(gè)參數，縫紉損傷率。還有一種情況就是涂層或者樹(shù)脂免燙整理后的織物，這類(lèi)織物由于受外力作用，相對固定，無(wú)法移動(dòng)，在受強力拉伸時(shí)，縫線(xiàn)對紗線(xiàn)形成一種切割力而使織物發(fā)生撕裂。

出現織物斷裂時(shí)，說(shuō)明面料本身強力值不是很高，測試結果需要看具體的開(kāi)口和滑移情況：

如果開(kāi)口程度≥6.4mm，且滑移值滿(mǎn)足客戶(hù)要求，則判定合格；反之不合格；

如果開(kāi)口程度＜6.4mm，且滑移值滿(mǎn)足客戶(hù)要求，則判定合格；反之不合格；

2

縫線(xiàn)斷裂

測試結果表示為//Weft(緯向) N/F lbf(磅) STB(縫線(xiàn)斷裂)。

注：N/F表示未找到6.4mm開(kāi)口縫線(xiàn)已經(jīng)斷裂。

發(fā)生縫線(xiàn)斷裂的情況，一般表示織物紗線(xiàn)間的滑移較小，且織物拉伸強力明顯大于縫線(xiàn)強力。出現這個(gè)現象大部分都可以斷定織物的接縫滑移性能非常號；且大多數都是找不到標準規定開(kāi)口程度（用N/F表示），此時(shí)需要參考接縫強力的數值即可，如果接縫強力值大于客戶(hù)的要求，則判定滑移性合格。需要提出的是，如果有STB現象，且接縫強力值很低，此時(shí)100%是樣品縫制上出現問(wèn)題。

3

織物斷裂：

測試結果表示為//Weft(緯向) N/F lbf(磅) FR(織物斷裂)。

注：N/F表示未找到6.4mm開(kāi)口織物已經(jīng)斷裂。

出現織物斷裂現象說(shuō)明面料的拉伸強力過(guò)低，但面料的接縫性能還是很好的。在出檢測報告時(shí)，基本上表示為N/F,同時(shí)備注接縫強力值（理論上和拉伸強力是一樣的）；這類(lèi)面料我們需要從改善織物的強力上去解決織物強力問(wèn)題，同時(shí)要兼顧滑移性能。如果接縫強力值符合客人要求，判定合格。
